6축선반 : Multi Spindle Lathe 다축선반(정밀부품 대량생산용)

페이지 정보

작성자 관리자 작성일16-11-07 11:39 조회2,249회 댓글0건

본문

다축 자동선반



6개 또는 8개의 주축으로 구성된 선반으로 각각의 주축에 각각 별도의 제품을 공급하여 주축마다 선정된 공정분할을 통하여








내외경 가공뿐만 아니라 탭핑, 리밍, 브로칭, 나사전조, 절단부 배면가공, 크로스 드릴링, 밀링등의 공정이 동시에 작업되기

때문에 생산시간을 10초대 내외로 획기적으로 단축 할 수 있는 선반입니다.

대량생산을 요하는 가공제품의 원가절감을 위해서는 최적의 설비입니다.














다축정밀 절삭가공부품 대량생산 최적의 설비

- 봉재료 공급식, 절단 또는 단조품 후 가공용 (Bar machine & Chucking machine)  - 소품종 대량 생산용 캠식(Cam type), 다품종 대량 생산용 수치제어식(CNC type)

- 수입 신품장비 및 수리장비 (Brand new & Overhauled machine) - 각종 다축선반 관련부품 및 스페아파트 (Attachments & Spare parts)

- 공정설계 및 툴링 (Machining layout & Tooling)



장비사양

- 5축, 6축, 8축 자동선반

- 최대 공급가능 봉재료 경 : Bar capacity up to Ø16, Ø20, Ø25, Ø32, Ø42, Ø67 - 스핀들 스피드 : Spindle speed up to 2500-6500 rpm   - 6 Cross slides, 6 End tool slides

- 각종 기능장치 (Various Attachments)

   배면가공장치 (PICK UP Spindle and Back working slide),  나사전조, 나사밀링, 나사절삭장치 (Thread rolling, Milling, Chasing Att.)

   Cross drilling, Tapping, Milling Att.    Broaching, Serration, Slotting, Polygon milling Att.    Automatic bar loading magazine, Parts loading magazine & Robot.



외국 PARTNER사

CAM 및 CNC타입 다축선반 TAJMAC-ZPS사 : www.tajmac-zps.cz

5축 선반 DAVENPORT사  : www.davenportmachine.com

중고 다축선반 수리전문 ZPS-GO : www.zpsgo.cz

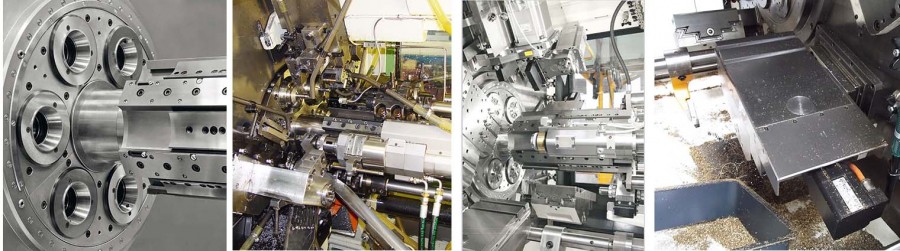

               6축선반 주축드럼                                        캠식 6축선반 작업공간                             CNC 6축선반 작업공간                            CNC 6축선반 외경가공 공구대
